دستگاه دیاگ خودرو چیست و چه کاربردی دارد؟
دستگاه دیاگ چیست؟ رازگشایی از زبان کامپیوتر خودرو و کاربرد های آن
روشن شدن ناگهانی چراغ چک پشت آمپر، یکی از دلهره آورترین اتفاقات برای هر رانندهای است.
آیا موتور خراب شده است؟ آیا می توان به رانندگی ادامه داد؟ اینجاست که دستگاه دیاگ (Diagnostic Tool) به عنوان مترجم زبان خودرو وارد عمل می شود.
در خودرو های انژکتوری امروزی، مکانیک ها دیگر تنها با گوش دادن به صدای موتور عیب یابی نمی کنند؛ آن ها با استفاده از دیاگ مستقیماً با مغز خودرو صحبت می کنند.
در این مقاله بررسی می کنیم که دستگاه دیاگ چیست، چگونه کار می کند و چه کاربردی در تعمیرات خودرو دارد.
مای جک ارائه دهنده انواع لوازم یدکی خودروهای چینی بصورت همه روزه در خدمت تمام هوطنان عزیز می باشد.

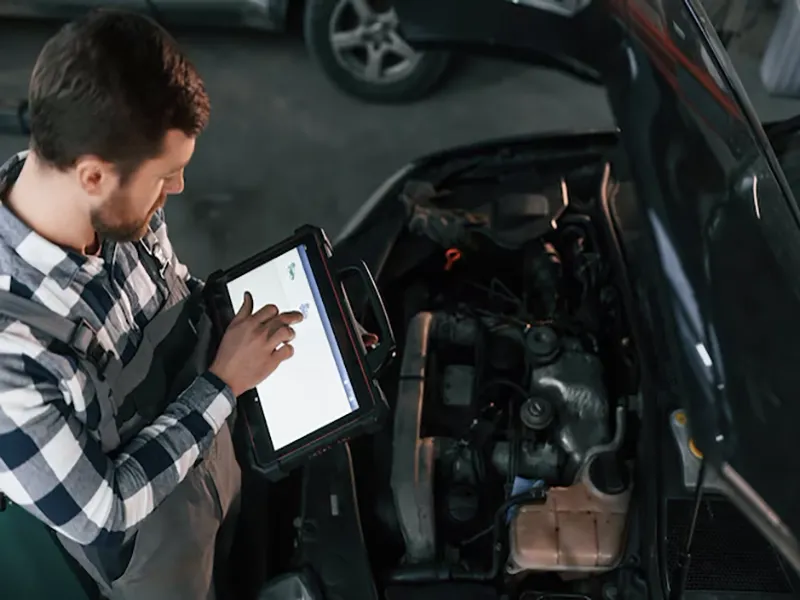

دستگاه دیاگ (Diag) دقیقاً چیست؟
کلمه دیاگ مخفف عبارت انگلیسی Diagnostic به معنای عیب یابی است. دستگاه دیاگ یک ابزار الکترونیکی هوشمند است که به کامپیوتر مرکزی خودرو (ECU) متصل می شود.
خودرو های مدرن دارای صدها سنسور هستند که وضعیت موتور، گیربکس، ترمز و سایر اجزا را لحظه به لحظه پایش می کنند.
اگر هر یک از این قطعات دچار مشکل شود، کامپیوتر خودرو یک کد خطا (Error Code) را در حافظه خود ذخیره می کند.
دستگاه دیاگ وظیفه دارد این کدها را استخراج کرده و به زبانی قابل فهم برای تعمیرکار نمایش دهد.
دستگاه دیاگ چگونه کار می کند؟
شاید برایتان سوال باشد که این دستگاه چطور به خودرو وصل می شود. تمام خودرو های تولید شده از سال های اخیر (معمولاً بعد از ۱۹۹۶ میلادی) دارای یک درگاه استاندارد به نام OBD-II هستند.
-
اتصال: تعمیرکار کابل دستگاه دیاگ را به سوکت OBD خودرو (که معمولاً زیر فرمان یا سمت چپ پای راننده قرار دارد) وصل می کند.
-
ارتباط: دستگاه با ECU ارتباط برقرار کرده و داده ها را فراخوانی می کند.
-
نمایش خطا: اگر مشکلی در سیستم وجود داشته باشد، به صورت یک کد (مانند P0300) به همراه توضیحات مربوطه روی صفحه نمایش داده می شود.

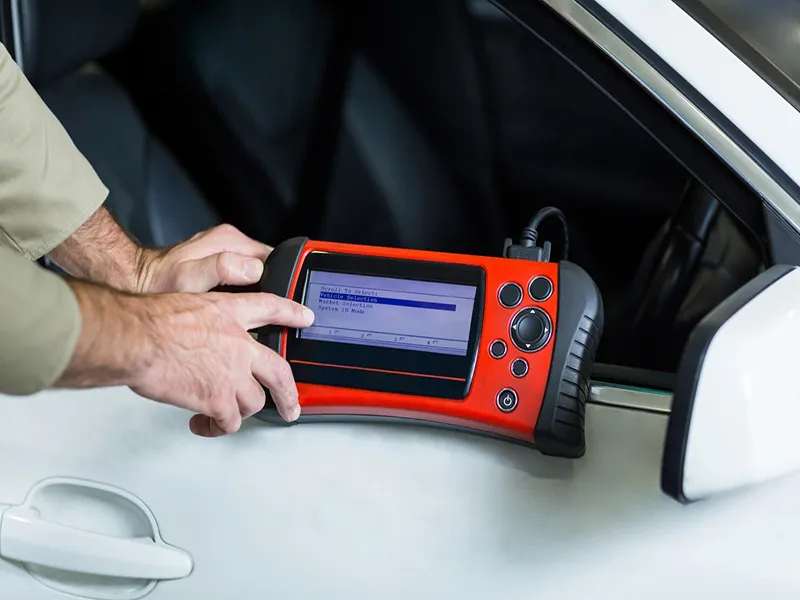

کاربرد های اصلی دستگاه دیاگ
استفاده از دیاگ فقط برای خاموش کردن چراغ چک نیست. این دستگاه کاربرد های حیاتی دیگری نیز دارد:
۱. خواندن و پاک کردن کدهای خطا
اصلیترین کاربرد دیاگ، شناسایی دلیل روشن شدن چراغ چک است. پس از رفع مشکل مکانیکی، تعمیرکار با استفاده از دیاگ، خطای ذخیره شده را از حافظه پاک می کند تا چراغ چک خاموش شود.
۲. مشاهده پارامترهای زنده (Live Data)
یک مکانیک حرفه ای فقط به کد های خطا بسنده نمی کند. دستگاه دیاگ می تواند عملکرد سنسور ها را در حالتی که موتور روشن است به صورت زنده نمایش دهد. مواردی مانند:
-
دور موتور
-
دمای آب رادیاتور
-
ولتاژ سنسور اکسیژن
-
زاویه دریچه گاز
-
زمان پاشش سوخت
۳. تست عملگرها (Actuator Test)
با دیاگ های پیشرفته می توان به قطعات مختلف دستور داد تا کار کنند. مثلاً می توان بدون روشن کردن خودرو، فن رادیاتور را روشن کرد، انژکتور ها را تست کرد یا عقربه های پشت آمپر را حرکت داد تا از سالم بودن سیم کشی و قطعات اطمینان حاصل کرد.
۴. تعریف سوئیچ و قطعات
در خودرو های مدرن، اگر قطعاتی مثل دریچه گاز برقی، سنسور زاویه فرمان یا حتی کلید خودرو تعویض شوند، باید با استفاده از دستگاه دیاگ به کامپیوتر خودرو معرفی (کد دهی) شوند.
اگر می خواهید تمام اطلاعات در مورد سنسور مپ و کاربرد فیلتر بنزین بدست بیاورید ما به صورت کامل آن ها را توضیح داده ایم.

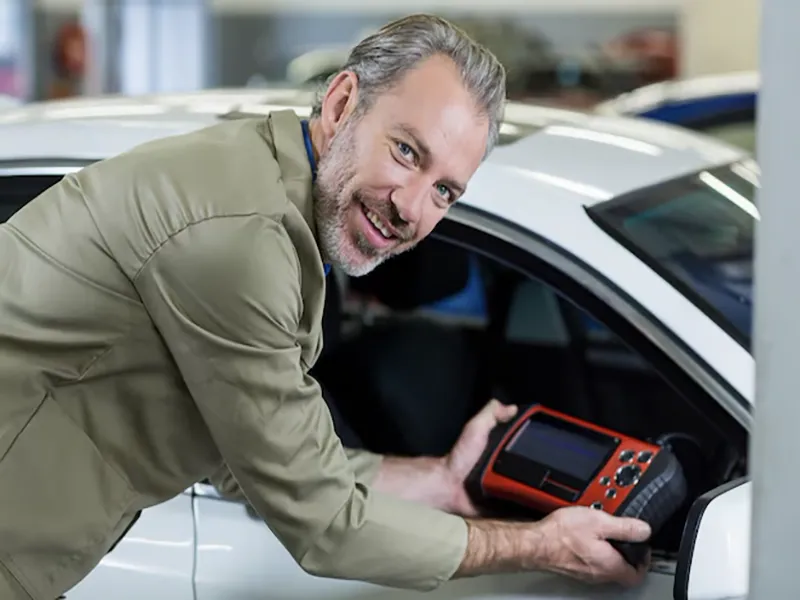

انواع دستگاه دیاگ موجود در بازار
دیاگ ها به دو دسته تقسیم می شوند:
-
دیاگ های شخصی (هندلینگ و بلوتوثی): این مدل ها کوچک و ارزان هستند. معمولاً به موبایل وصل می شوند و فقط کد های خطای اصلی موتور را می خوانند. برای رانندگانی که می خواهند بدانند چرا چراغ چک روشن شده مناسب است.
-
دیاگ های تخصصی و کارگاهی: این دستگاه ها بسیار گران قیمت و پیشرفته هستند. قابلیت برنامه ریزی (ریمپ)، دسترسی به سیستم های ترمز ABS، ایربگ و گیربکس اتوماتیک را دارند و مخصوص مکانیک ها هستند.
آیا دیاگ همه مشکلات خودرو را نشان می دهد؟
این یک باور غلط رایج است. دستگاه دیاگ فقط مشکلات برقی و الکترونیکی یا سنسوری را نشان می دهد که به کامپیوتر خودرو متصل هستند.
مشکلات مکانیکی خالص، مثل خرابی کمک فنر ها، صدای لنت ترمز، یا یاتاقان زدن موتور (مگر اینکه سنسور ناک آن را تشخیص دهد)، معمولاً در دیاگ نشان داده نمی شوند و نیاز به بازدید چشمی و تجربه مکانیک دارند.
سوالات متداول درباره دیاگ خودرو
۱. سوکت دیاگ کجای ماشین است؟
در اکثر خودروها، این سوکت در قسمت زیرین داشبورد، سمت راننده و نزدیک به جعبه فیوز داخلی قرار دارد.
۲. آیا دیاگ زدن به ماشین آسیب میزند؟
خیر، دیاگ زدن صرفاً خواندن اطلاعات است و هیچ آسیبی به خودرو نمی زند. اما تغییر تنظیمات (ریمپ) توسط افراد ناشی می تواند خطرناک باشد.
۳. هزینه دیاگ زدن چقدر است؟
هزینه دیاگ بسته به نوع خودرو و نوع دستگاه (ساده یا تخصصی) متفاوت است و معمولاً بر اساس نرخ نامه اتحادیه تعمیرکاران تعیین می شود.
۴. آیا خودم می توانم دیاگ بزنم؟
بله، با خرید یک قطعه ارزان قیمت به نام ELM327 و نصب اپلیکیشن روی موبایل، می توانید کدهای خطای ساده را بخوانید و پاک کنید.
۵. چرا بعد از پاک کردن خطا، دوباره چراغ چک روشن میشود؟
پاک کردن خطا با دیاگ، تعمیر نیست؛ بلکه فقط حافظه را پاک می کند. اگر قطعه معیوب (مثلاً سنسور اکسیژن) تعویض نشود، کامپیوتر دوباره خرابی را تشخیص داده و چراغ را روشن می کند.
